DGN黄油泵

DGN电动黄油泵

   润滑泵原理：

              1 该泵是由微型电机通过齿轮减速结构，驱动柱塞往复运动，实现吸、排油的过程。

              2 设有压力阀，控制润滑泵的工作压力，保护其工作安全。

              3 设有放气阀，以排除润滑泵腔内的空气，确保润滑泵排油畅通。

        1）系统功能、特点

        该系统由DG系列电动泵、油路分配器可选，可调分油块，递进式分配器（分配更精确），DPQ型加压式油脂定量分配器及相关管接件等部件组成。

          当系统由DGN电动柱塞泵、DPQ系列油脂定量计量件及相关管接件等部件组成定量润滑系统。见下图

该系统特点：

1.由润滑泵输送的压力油剂推动计量件内设的活塞，强制将定量的油剂排出。

2.润滑系统设置压力开关，油泵在设定的运行时间内（由主机PLC或油泵控制器控制）采集压力开关动作讯号。以监测润滑系统油泵断流、失压。

3.根据各润滑点的实际需油量分别选择相应的计量件向润滑点供送油剂。

4.计量件与联接体安装自由方便，联接体可任意并联或串联组合使用。

5．设有常开型电磁卸压阀与润滑泵同步工作（由PLC或OPC油泵控制器控制系统工作周期），润滑泵启动给油剂，电磁卸压阀关闭润滑泵中回油孔；润滑泵停止工作，电磁卸压阀开启回油孔，缩短系统卸压时间，提高工作效率。

    注：1 润滑系统主管路布管距离短，润滑点数约在50点以下，推荐主油管采用Ø6×1

                        2 润滑系统主管路布管距离长（高），润滑点数较多，推荐主油管采用Ø8×1，联接体采用分油块系列。

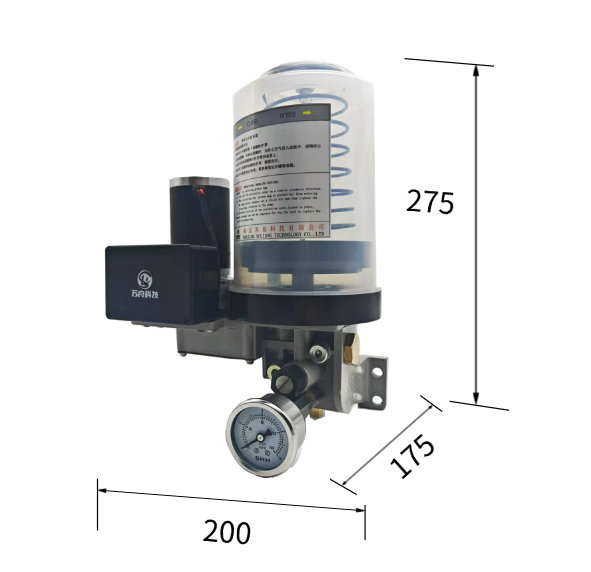

      外形尺寸：

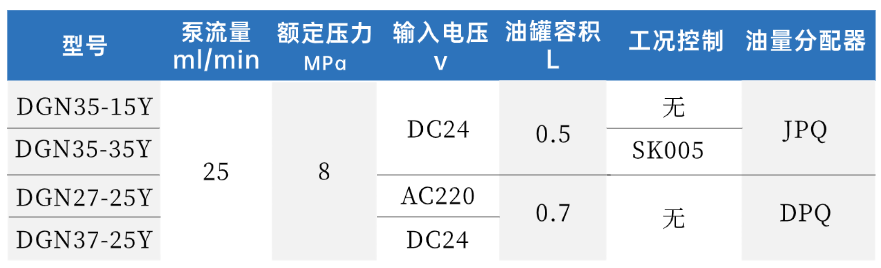

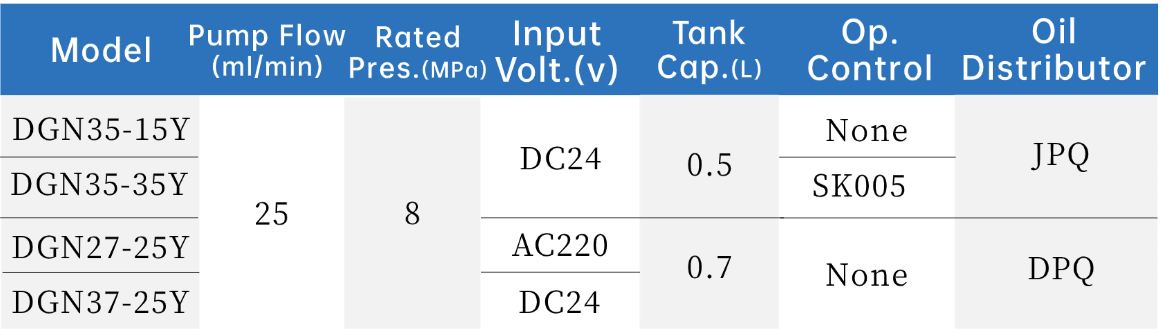

        2）产品规格及技术参数

        3）型号标记说明

              备注：

                    1.油箱容积0.4L和0.7L为油脂包结构 ，0.4L为3号油脂包，0.7L为00号油脂包。

                   2.泵带定量分配器时，油脂选用极压锂基脂，油脂范围000号，00号。

                   3.可调分配器适用于油量分配要求不高，油脂粘度低，润滑点少的油路系统中。性价比高。

                   4.递进分配器适用于油量精确，油脂粘度高，润滑点多的油路系统中，用油少。

                   5.标配压力表。
