单锥卡套、双锥卡套与油管接头连接使用示例

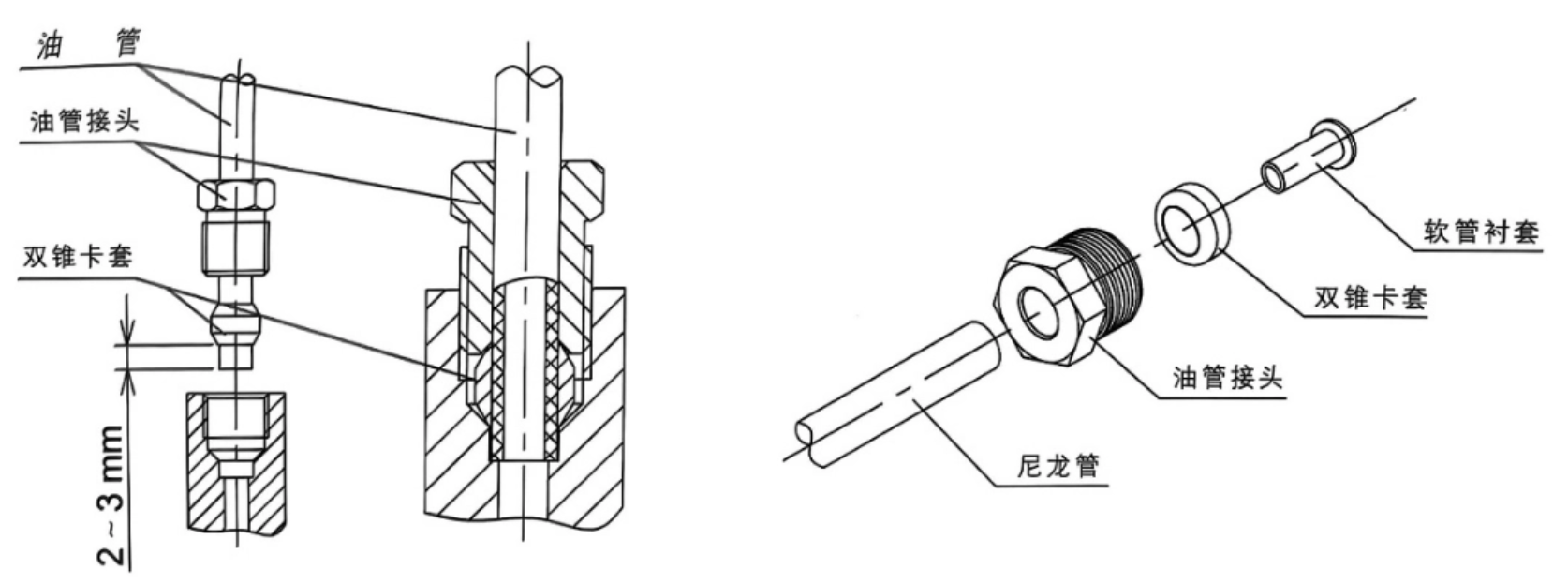

一、双锥卡套与油管接头连接使用实例

• 将油管接头或接头螺母套入油管上（铜管、铝管、尼龙管）
• 接着再套入双锥卡套（将油管前端露出卡套2-3mm）
• 然后再插入接头体，管端必须紧贴接头体内再锁紧
• 连接尼龙管需在尼龙管断面内壁插入尼龙管衬套

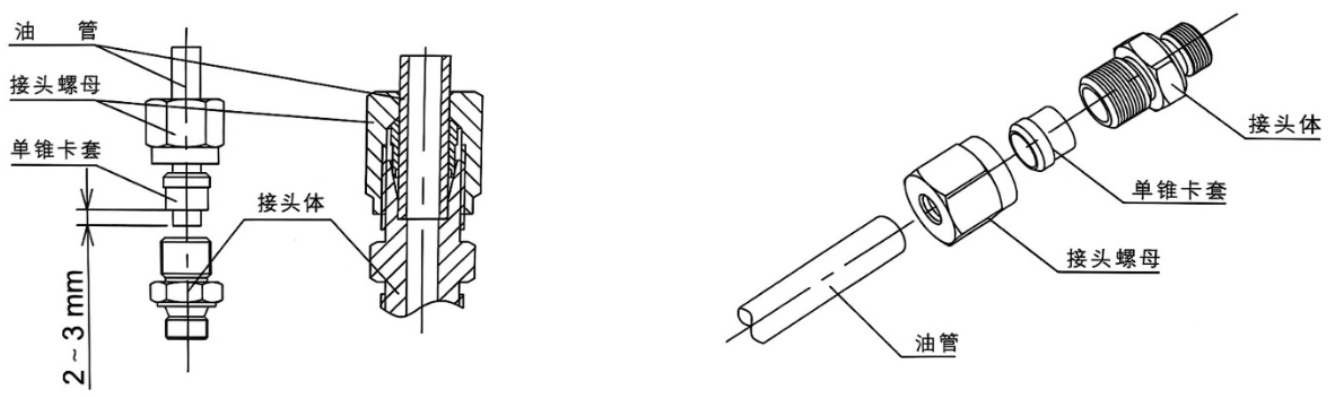

二、单锥卡套与油管接头连接使用实例

• 将油管接头或接头螺母套入油管上（钢管、铜管）
• 接着再套入单锥卡套（将油管前端露出卡套2-3mm）
• 然后再插入接头体，管端必须紧贴接头体内再锁紧
