定量式集中油脂润滑系统的选用和计算

一、 按《集中润滑系统的计算方法》计算每个润滑点的需油(脂)量(mL/4h).  参照《定量集中稀油润滑系统的选用和计算》选择DPQ计量件的规格和确定4小时内应加油次数。

二、 定量式电动油脂润滑系统的计算(适用于本公司DGN产品)

      2.1计量件动作时间To"
        To"=1.6·V/Qo(s)

         式中:1.6 - 计量件动作系数；

        V - 系统中计量件的总出油量(mL)；

        Qo - DGN电动油脂泵供油量，取 Qo =  20 mL/min；

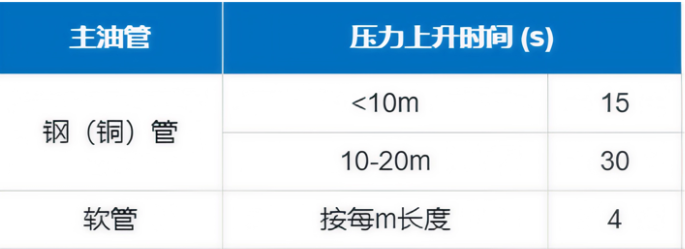

      2.2油脂泵压力上升所需时间为To’，即油泵开始加压至最末端计量件达到最低动作压力  2.0 MPa  所需时间。按主油管种类、长度查表1确定；如钢管、软管并用则分别计算取其和。

表1

      2.3根据计量件动作时间 To” 和压力上升时间 To’ ，求出油脂泵最低运转时间To，即To = To’ + To”(s) 。

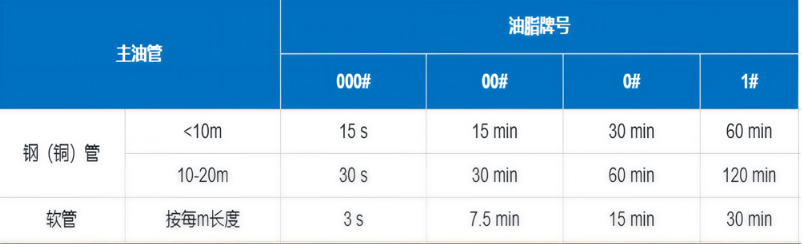

      2.4油脂泵卸压时间为 Ts’ ，即油泵停机卸压后，系统最末端计量件降至回复压力  0.5  MPa  所需时间。按所使用的主油管的主管和油脂查表2确定。

表2

      2.5根据卸压时间Ts’和计量件回复时间(3s)，求出油脂泵最低停止时间Ts，即Ts=Ts’+3(s)。

      2.6油脂泵最短润滑周期T=Ts+To(s)。

      2.7按以上计算已确定了计量件规格，在4小时内应加油次数以及每次加油时最短润滑周期，则可以选择在4小时内某一润滑时间区段里集中完成预定的加油次数，也可以在整个4小时内依次完成加油次数，此时只要满足每次加油大于最短润滑周期T即可。当无法满足时，则按《定量集中稀油润滑系统的选用和计算》中处理。

      2.8系统主油管应采用Ф8x1钢管、铜管或通径为Dg6耐压软管，其总长度不得超过20m。

      2.9适用工作介质为000#-1#锂基润滑脂。1#锂基脂应在环境温度10°C以上使用，其余润滑脂在0°C以上使用

三、定量手动油脂润滑系统的计算(适用于本公司SRB-K1.0产品)

      3.1按上所述择各计量件及加油次数。

      3.2主油管(8x1)总长度必须在20m以内。

      3.3计量件的排油量不受油泵手柄操作次数的影响。可按上所述以手动泵公称排量1mL/次估算应操作供油次数，当在连续操作手柄时已感按不动时，则表明已供油完毕。

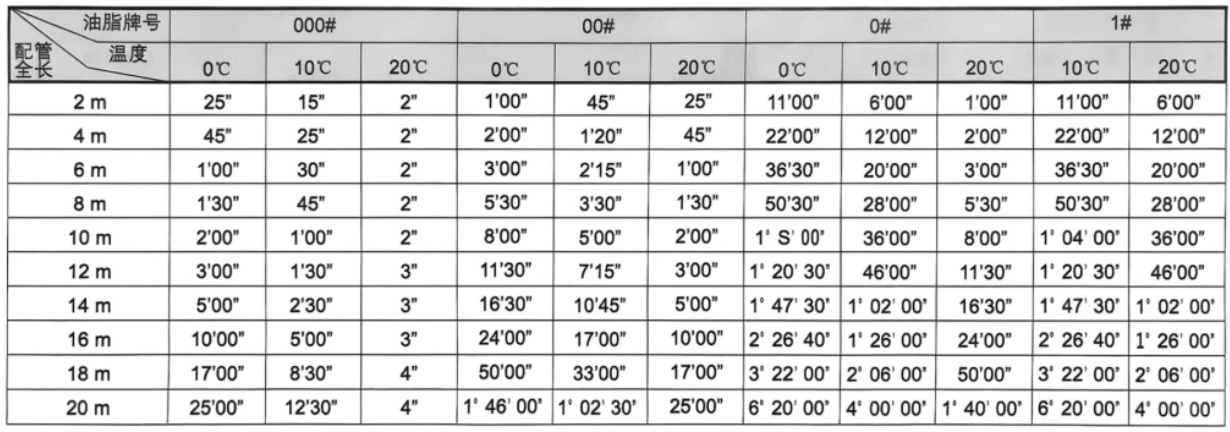

      3.4供油完毕后，扳动油泵小栓卸压。距下次加油所需的间隔时间应不小于表3规定的卸压时间。

 表3
